Choix de l'engin: |
|
|
|
 |
 |
|
C'est sur Ebay, pas loin de chez moi, que j'ai repéré cette remorque. Un
arbre avait poussé á travers le planché qui a été découpé. Un "collegue" ma
soufflé la vente pour récupérer le timon US. Mais, J'ai pu racheté "les restes". |
|
 |
 |
C'est vrai y a pas de fond !
Mais elle a été entierement sablée et y a peu de bosse
( Un timon Fr est juste posé á coté ) |
|
Un college va me reprendre quelques soudures et découper
les 2 traverses de fond en trop. Car elle a des renforts et devait
transporter un groupe électrogene. |
|
|
 |
 |
 |
|
Panneau avant "mité" ! |
Train de roulement en bon état |
Ce qui m'intéresse c'est aussi ce haillon.
C'est une remorque de fabrication Allemande de 1955 |
| |
|
Démontage: |
|
|
|
 |
 |
|
A la galère : apres un rapide bilan , je suis obligé de
bien plus démonter que prévu, car je trouve du sable partout ( merci le
sablage en entier ). Dans les pas de vis, entre les lames de ressort.
Heureusement c'est un vrai meccano ! Pour le moment juste une jumelle du
ressort me résiste. Pour le remontage on verra ! |
|

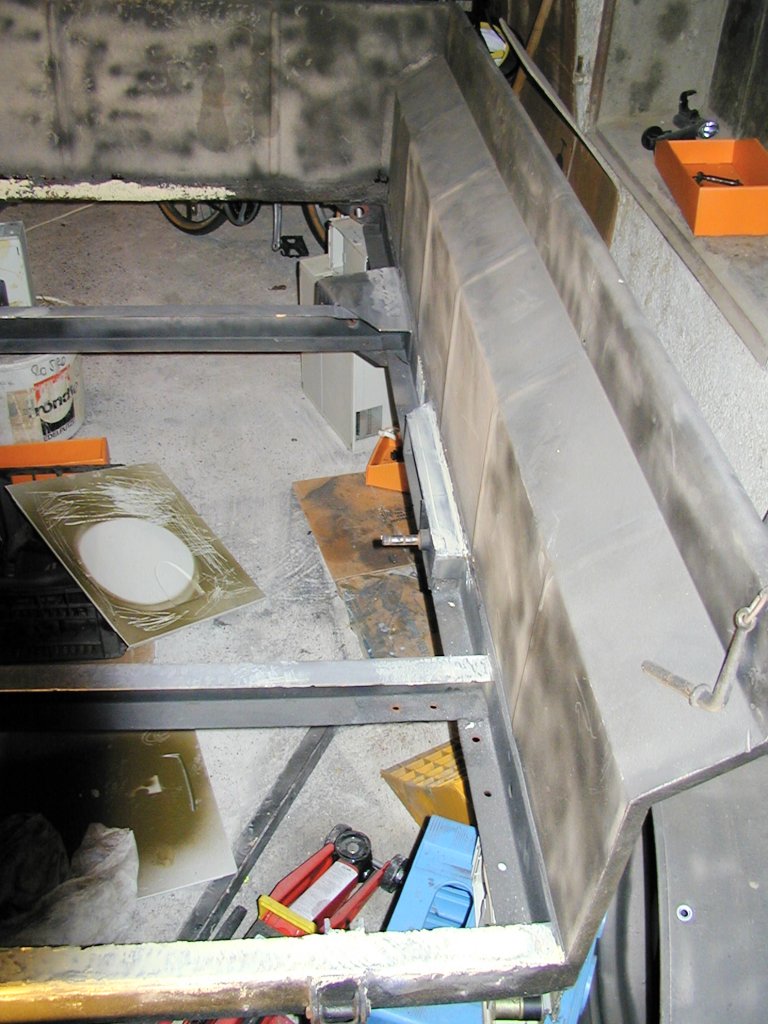

Bon la y a plus grand chose à démonter |
 |
 |
|
 |
 |
|
|
 |
 |
 |
|
Ça y est : elle roule ma remorque ! |
Si si regardez bien elle a des roues |
|
| |
|
Remise en état des éléments: |
|
 |
Timon: |
 |
|
|
 |
 |
 |
| |
|
Lames de ressort: |
Que de rouille entre les lames de ressort.
Un bon brossage est nécessaire. |
|
 |
 |
 |
|
 |
 |
 |
|
 |
Attention pas de peinture et surtout pas de graisse entre les lames, car
la terre s'y collerait et ferait un bon mélange abrasif |
|
| |
|
Suspension: |
 |
 |
|
 |
 |
 |
|
|

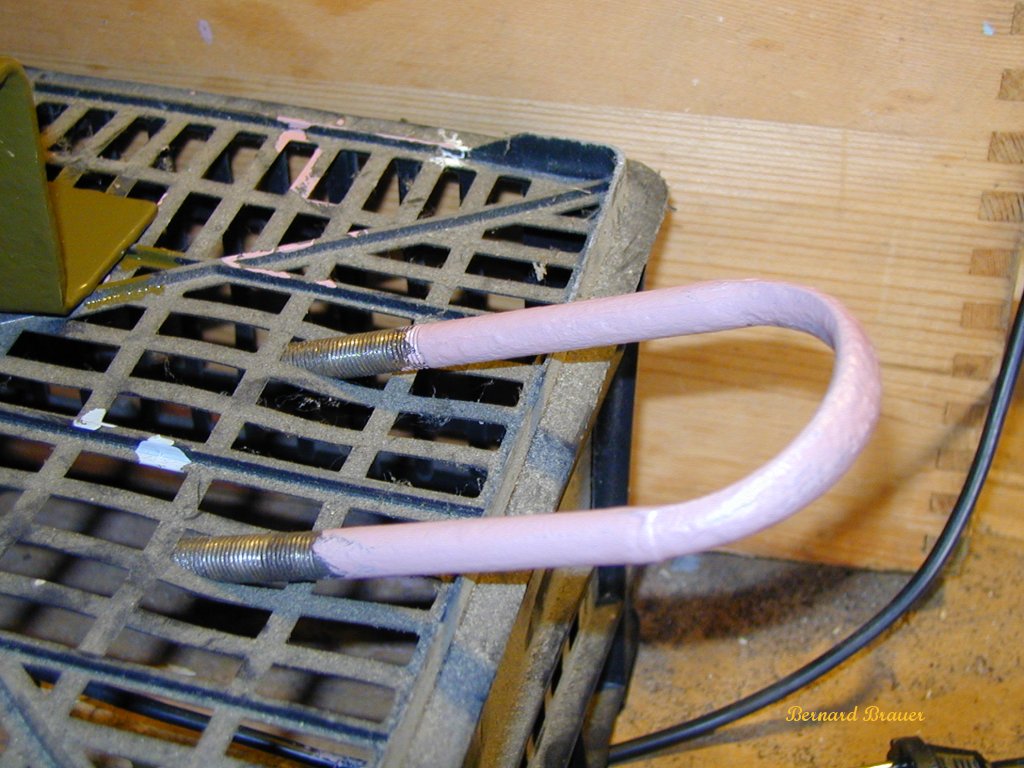

Un peu "space" ma peinture, mais c'est de l'appret phosphatant....rose |
| |
|

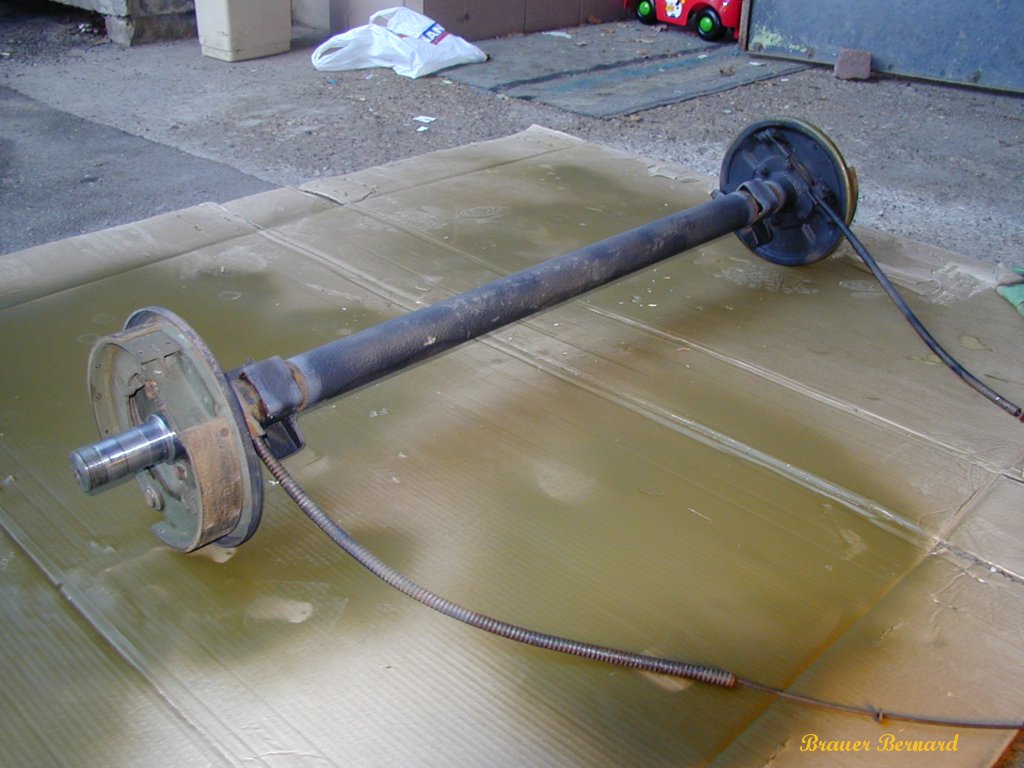

Pont: |
|
|
|
 |
 |
 |
| |
|
La peinture: |
|
|
Rebouchage des trous: |
|
 |
 |
 |
|
Une chance au grattage et une au ponçage |
2 kg de mastic y sont passé ! |
|
 |
 |
 |
|
|
 |
|
| |
|
Appret phosphatant: |
|
 |
 |
 |
| |
|
2 eme appret gris: |
|
|
 |
 |
 |
| |
|
Finition vert Olive: |
|
|
 |
 |
 |
|
|
Merci Nicolas |
|
|
 |
 |
 |
| |
|
Le Fond: |
Je vais essayer de remplacer le trou béant par quelque chose qui
ressemble à; un fond de remorque. |
|
 |
 |
 |
|
Prenez une tôle de bonne dimension
( Merci Paul ) |
Découper des baguettes en bois en arrondissant de bouts. |
Et coller le tout avec de la Pattex |
|
 |
 |
 |
| |
|
Appret + peinture |
|
|
 |
 |
 |
|
|
Reste a faire le retouche sur les bords.
Mais c'est pas mal non ? |
|
|
 |
 |
 |
|
C'est avec un marteau et un burin que j'ai serti le fond sur les cotés |
 |
Puis j'ai jointé dessous (généreusement) et dessus
(finement) avec un mastic souple de carrossier |
| |
|
Remontage: |
|
|
Catadioptres: |
|
|
 |
 |
 |
|
On commence facile.... |
Les 4 en rouges |
|
| |
|
Pont: |
 |
|
|
|
Attention une foi le ressort en place le pont ne passe plus ! |
|
| |
|
Suspension: |
|
|
 |
 |
 |
|
Jumelle de ressort
|
Boulon de ressort |
Hé oui la on est bon pour re-démonter car il faut d'abord mettre le
pont. |
| |
|
Frein à main: |
|
|
 |
 |
|
|
Levier |
Tringlerie |
|
|
Le seul avantage quand il n'y a pas de fond c'est pour faire des photos
d'en dessous
|
 |
 |
|
|
Arret du flexible du câble de frein |
Dispositif d'équilibrage des freins |
| |
|
Électricité: |
|
|

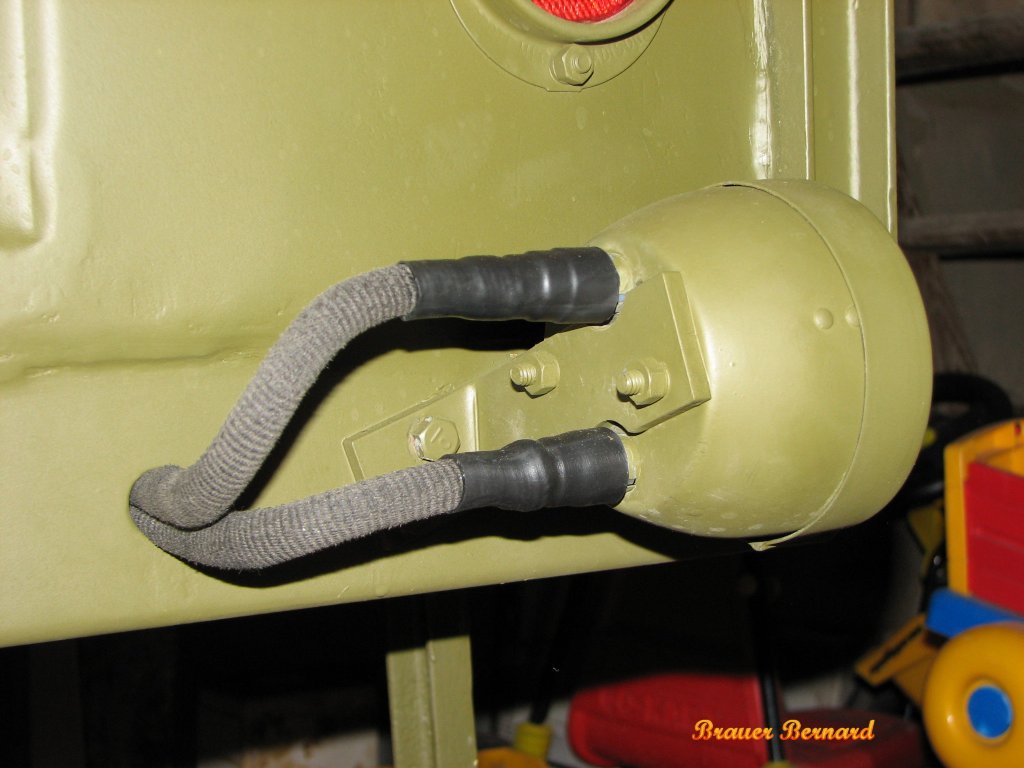

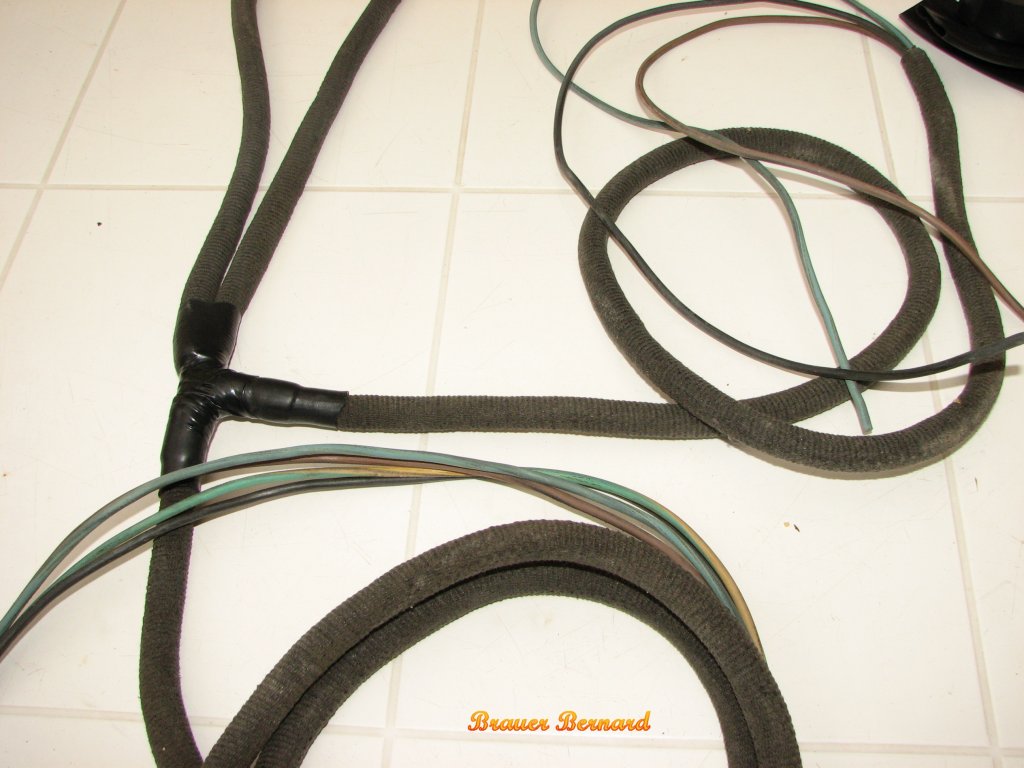

Réalisation du faisceau électrique : |
|
Avec de la gaine "lézard" dans laquelle je fais passer des
câbles souples en silicone de 2,5.C'est pas tres "origine" mais j'en avais et
c'est super résistant et tres souple.
Les raccords sont sertis á l'aide d'une gaine thermo. ( Merci Gabi) |
|
Remarque : la couleur des cábles n'est pas celle
d'origine |
 |
 |
|
|
Schéma de l'inter de black out |
|
 |
 |
 |
|
Pour pouvoir raccorder facilement une rampe d'éclairage aux
normes j'ai fixé une prise. |
 |
|
|
|
 |
 |
| |
|
Un petit soucie : |
Les ampoules "sailed beem" sont en 6 v et moi je suis
en 24 volts |
|
 |
 |
Avec une petite pince coupante, on arrive tres facilement a déssertir la
face avant. Puis on dessoude l'ampoule 6v ( ou l'explose si elle résiste).
Un bon ponçage pour désoxyder le tout. |
|
 |
 |
 |
|
Il suffit de ressouder une ampoule 24V. Attention de bien limer la
soudure qui dépasse a l'arrière. |
Un bon coup de vernis pour calmer la rouille ( ne pas oublier de
protéger le culot de l'ampoule |
Prèt pour le remontage.
Je n'ai pas sertie la totalité du couvercle en cas de démontage futur (
4 coups de pince) |
| |
|
Marquages |
|
|
 |
 |
 |
|
Pochoir |
 |
Peinture |
| |
|
 |
 |
 |
|
|
Oui il manque le N° de l'unité, mais je ne veux pas remettre 82AB |
|
|
 |
 |
 |
|
N° de série en bleu outremer. |
 |
 |
|
|
|
Désolé mais de pret c'est pas top |
| |
|
Haillon: |
C'est pas d'origine US mais c'est bien pratique non ? |
|
 |
 |
 |
| |
|
Tests : |
 |
|
|
 |
 |
 |
|

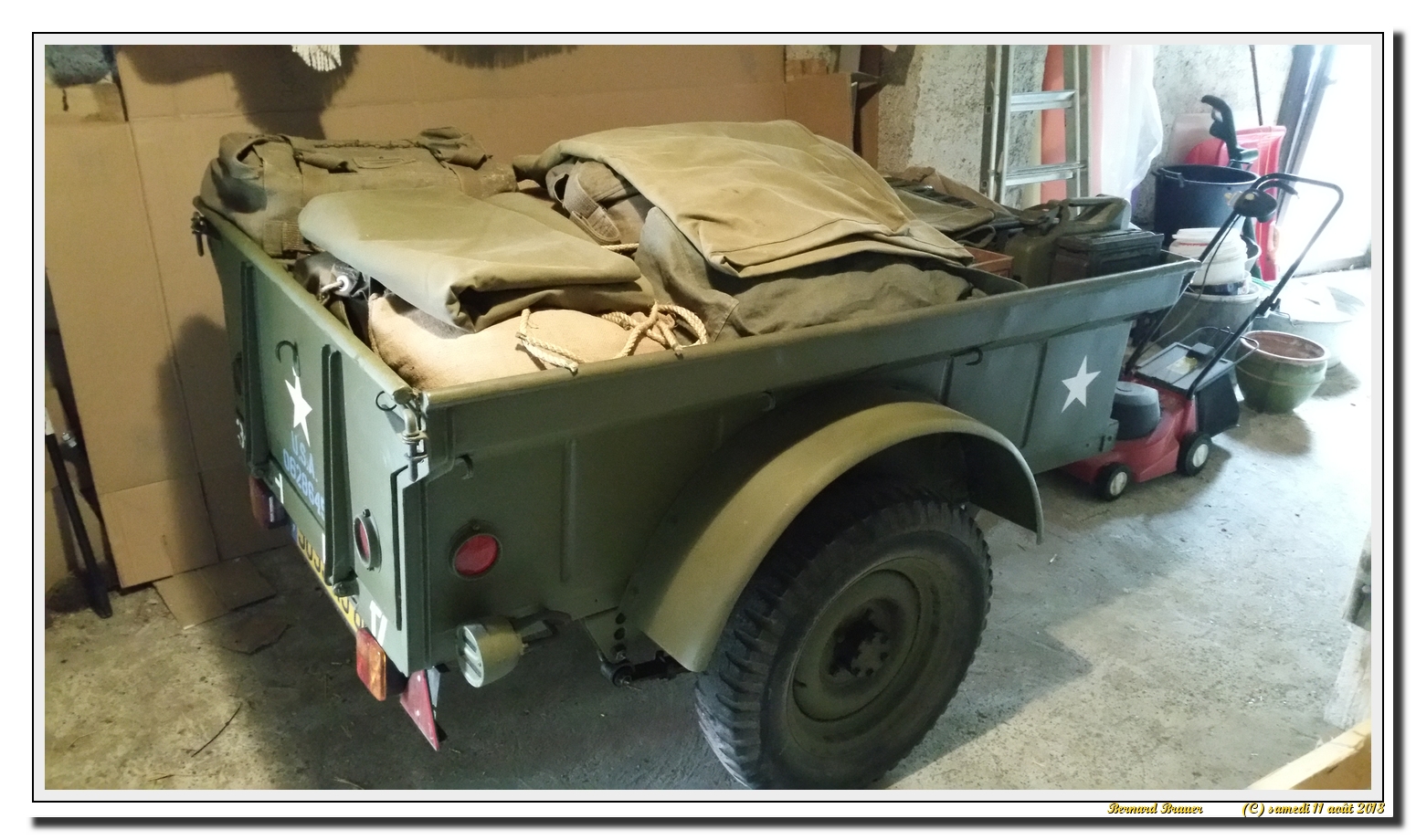

Et une remorque garnie |
A peine fini, déja de sortie |
Mais c'est juste un petit test, car il reste encore du boulot.
( Marquages ) |
|
 |
 |
 |
| |
|

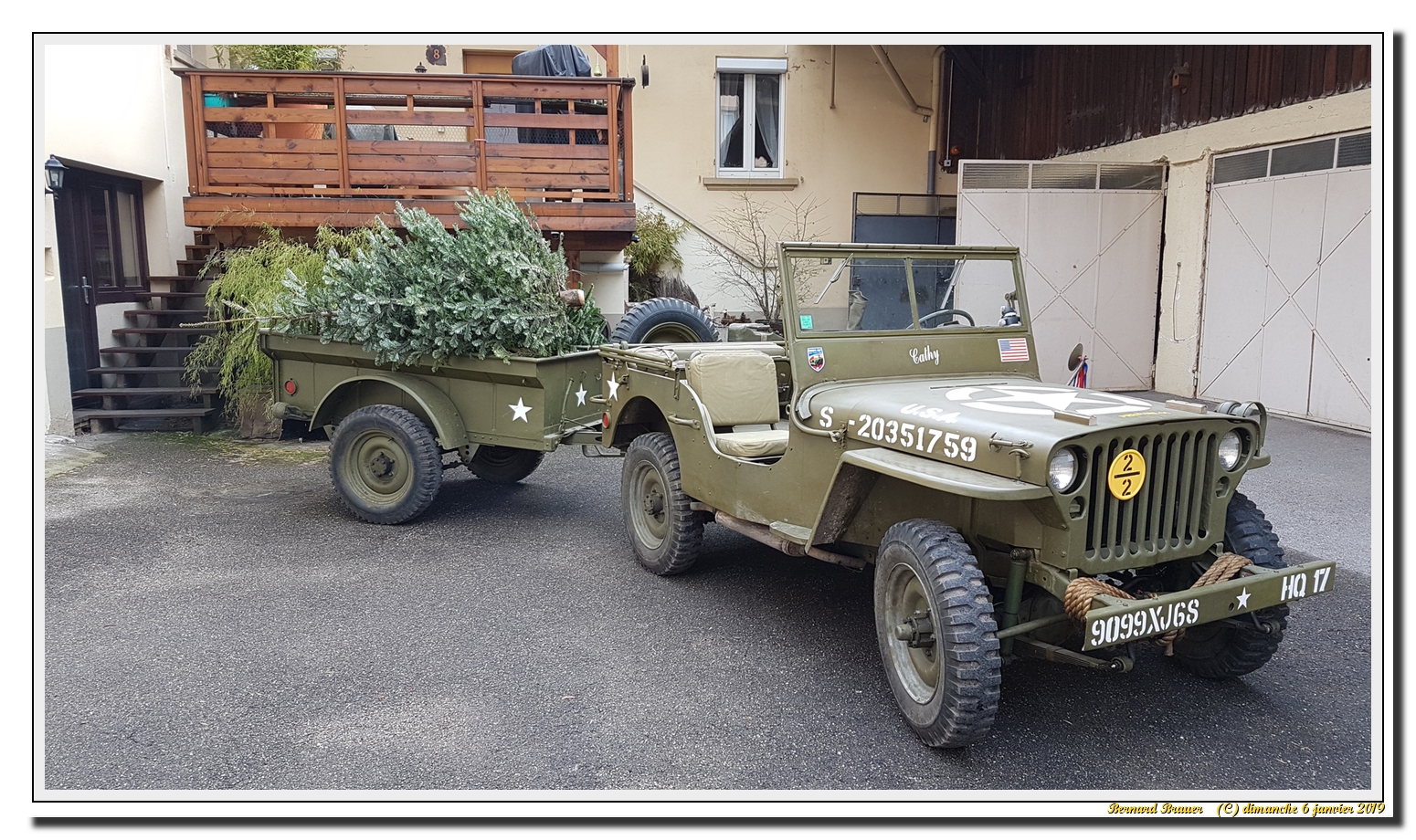

Camouflage ? |
|
|
Non tout cela à emporter à la déchèterie. |
|
|
|
 |
 |
 |
|
C'est fou ce qu'on peut mettre dans une remorque !!!!
|
|
 |
 |
 |
| |
|

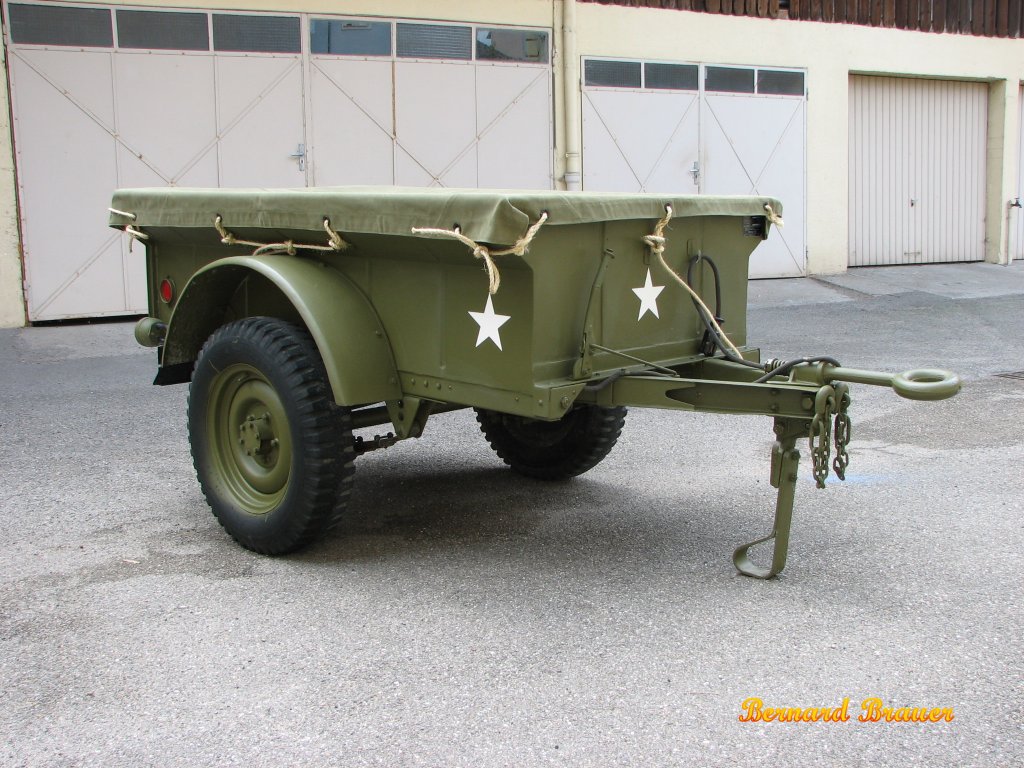

Fini |
|
|
 |
 |
 |
|
 |
 |
